0. Introducción
1. Conectando el ordenador al vídeo/TV
2. Conectado el
vídeo/cámara
al ordenador
2.1 Capturando con sitonizadora
2.2 Captudando sin sintonizador de TV
3. ¿Dónde
conseguir
los cables/conectores que necesito?
4. Una vez
conectados
los cables ¿hay que hacer algo más?
0. Introducción
Quizás porque antes de trabajar con
vídeo
digital ya había trabajado con vídeo analógico
veía
el tema de las conexiones un poco "tonto" y nunca había pensando
en
explicar qué se necesita y cómo se pueden conectar
diversos
dispositivos, pero me han llegado unas cuentas dudas al respecto y he
estimado
conveniente cubrir también esta necesidad básica, sin la
cual
no podriamos hacer nada.
1. Conectando el
ordenador
al vídeo/TV
Aunque no he probado muchas tarjetas, el procedimiento suele ser
siempre
el mismo, y debería valer para cualquier tarjeta con salida de
vídeo
(VGA o capturadora)
Lo único que hay que hacer es conectar la
salida
de vídeo de una de las tarjetas al vídeo/TV.Con eso ya
verás
el contenido de tu monitor en el televisor. Si lo que quieres es grabar
algún
vídeo, una vez que tengas activada la salida TV reproduce el
vídeo
en el ordenador a pantalla completa. Normalmente la salida de
vídeo
se suele activar en propiedades de pantalla -> configuración
->
avanzado y es necesario que el dispositivo de destino (tele o
vídeo)
esté encendido para que la tarjeta detecte la señal
y
poder activar la salida.
Si tu
televisor/vídeo
posee entrada SVHS lo mejor sería que la aprovecharas,
puesto
que tendrás más calidad (¡ojo! más calidad
también
significa más definición, más detalles, de modo
que
si reproduces un vídeo mal comprimido, también se
verán
más los fallos de compresión)

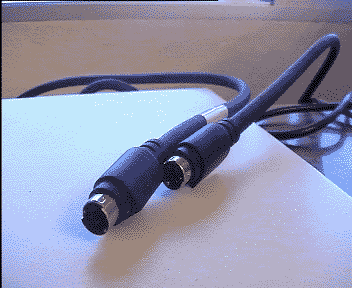

SVHS a SVHS
Mini-jack a RCA
estéreo
Si usas SVHS conecta la salida SVHS de una de las tarjetas a la entrada
SVHS de la TV/vídeo. En cuanto al audio, tendrás que
sacarlo
por una salida de la tarjeta de sonido. El cable que necesitas para el
audio
es un minijack-RCA estéreo. Algunas disponen de salida de linea,
úsala.
Si no la tiene hay desdobladores de salida mini-jack de modo que
desde
la salida de altavoces normal, podrás conectar tus altavoces y
la
salida hacia la tele al mismo tiempo.
Salida/entrada mini-jack doble
Si tu TV sólo
cuenta
con entrada Euroconector, hay dos posibilidades
CASO 1
Puedes usar una cable Euroconector-RCA. Los hay de
varios
tipos. Pueden ser mono/estéreo y de entrada-salida, sólo
de
entrada o sólo de salida
Eso quiere decir lo siguiente:
Sólo entrada/sólo salida
estéreo:
tendrá 3 cables. Un cable RCA para el vídeo (suele ser
amarillo
o naranja) y dos cables RCA para el audio
Sólo entrada/sólo salida mono:
tendrá
sólo dos cables
Entrada/salida estéreo: cuenta con 6 cables.
Uno
de entrada de vídeo, otro de salida, dos de entrada de audio,
dos
de salida de audio. Los cables llevan marcas que indican cuál es
cual.
Video out (salida de vídeo), audio in L (entrada izquierda de
audio)
etc.

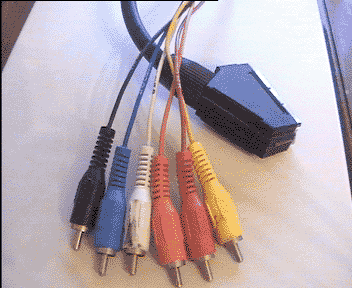

Euroconector-RCA estéreo de 6 cables
Usando uno de estos cables (asegúrate de que
lo
tienes de ENTRADA de vídeo) la conexión del vídeo
es
fácil puesto que sólo hay que conectar el cable de
entrada
de vídeo RCA en la tarjeta pero ¿qué pasa con el
audio?
Aquí hace falta algún truco. Hay varios recursos:
- usar un adaptador RCA-Minijac para poder conectar
los
cables RCA a la salida de la tarjeta de sonido mediante ese adaptador.
En
caso de cable estéreo necesitarás forzosamente un
desdoblador
de salida.
Adaptador RCA a Mini-jack
- Usar un cable mini-jack
RCA-hembra
dónde poder conectar los RCA macho del cable euroconector. Este
método
te vendrá de perslas si, además, la TV está un
poco
alejada del ordenador, puesto que ganarás unos metros de cable.
Cable mini-jack a RCA-hembra estéreo
- Usar un amplificador. Usas un cable minijack-RCA
para conectar
la salida de la tarjeta de sonido a un amplificador y, puesto que el
amplificador
da salida RCA, usas uno de sus salidas para conectar el los cables RCA
de
audio del Euroconector.
CASO 2
En lugar de un cable Euroconector-RCA, puedes emplear unos adaptadores
de
Euroconector que hay que, en lugar de cables al otro lado, tienen
conectores
RCA hembra, de modo que puedes unir directamente la salida RCA de
la
tarjeta de vídeo con la entrada RCA de la clavija Euroconector
mediante
un cable RCA-RCA. Por su parte, usando un cable de audio minijack-RCA
podrás conectar también directamente la salida de audio
de
la tarjeta de sonido a la(s) entrada(s) RCA de la clavija
Euroconector-RCA.
Como te habrás imaginado, hay conectores sólo de audio
mono
(por tanto sólo dos entradas, una de vídeo, una de audio)
o
con entrada estéro, en cuyo caso tendrá 3 entradas.
También
las hay sólo de ENTRADA de vídeo o sólo de SALIDA
(cuidado
al elegirla) y algunas disponen de un conmutador en la parte superior
que
permiten usarlas como de etnrada o salida, según tus necesidades.
Euroconector-RCA hembra
estéreo
de entrada o salida
Cable RCA-RCA
2. Conectado el
vídeo/cámara
al ordenador
2.1 Capturando con
sitonizadora
Si capturas por el sintonizador es fácil,
necesitas
un cable coaxial con terminal RF, que traducido quiere decir un cable
de
antena de toa la vida con un cabezal "macho" de antena. El cable RF
incluye
video+audio, de modo que la capturadora lo separa y ofrece una salida
de
audio tipo "minijack" que habrá que conectar a la entrada de
línea
(line-in) de la tarjeta de sonido (también mini-jack)
Necesitas
por tanto un cable mini-jack a mini-jack que suele ir incluído
con
la sintonizador
Mini-jack a Mini-jack
2.2 Capturando
sin
sintonizador de TV
El esquema de conexión es EL MISMO que para enviar
vídeo
del ordenador hacia el televisor. La única diferencia, claro
está,
es que invertimos el sentido de los datos usando las opciones de SALIDA
de
nuestro TV y de ENTRADA en el ordenador. El audio es preferible
conectarlo
a la entrada de línea (line in) en lugar del micrófono,
puesto
que la entrada del micro suele ser mono en la mayoría de
tarjetas.Además,
en el caso de capturar desde una sintonizadora habremos de
conectar
la SALIDA de audio de la capturadora la ENTRADA de nuestra
tarjeta
de sonido.
Para conecer los esquemas de conexión,
consulta
el apartado 1.
Conectando
el ordenador al vídeo/TV teniendo en cuenta que
haremos
el proceso inverso.
- SVHS: Salida del
vídeo/cámara,
hacia la entrada SVHS de la capturador mediante cable SVHS-SVHS. Para
el
audio normalmente tendrás dos salidas RCA que deberás
conectar
a la entrada de audio de la tarjeta de sonido. Usa para eso un cable mini-jack a RCA
- Euroconector:
- Cable euroconector RCA y con cable RCA
hembra-minijack,
o adaptador doble minijack más adaptador RCA-minikack para el
audio
(ver imágen)
- Adaptador Euroconector-RCA
hembra
+ cable RCA-RCA + cable
mini-jack a RCA
- Vídeo compuesto: Cable RCA-RCA para el vídeo, cable
mini-jack a RCA para el audio
3. ¿Dónde
conseguir
los cables/conectores que necesito?
Pues en CUALQUIER tienda de electrónica
y/o
electrodomésticos suelen tener de todo esto. Hay cables un poco
menos
frecuentes como RCA-hembra a minijack, pero si lo encargas te lo
harán
sin problemas y su coste no es nada elevado, entre 3 € y 10 €
según
la tienda, los componentes, longitud del cable, etc.
4. Una vez
conectados
los cables ¿hay que hacer algo más?
Pues sí...
- Si usamos la SALIDA del ordenador hacia la ENTRADA del
vídeo/TV
hemos de activar la salida de TV de la tarjeta de
vídeo/capturadora.
En muchos casos, para poder activar esta salida es necesario que el
aparato
de destino esté conectado y encendido, de modo que el cable de
señal
o de lo contrario la tarjeta piensa que todavía no está
conectada.
De ser necesario, ajustaremos el volúmen general para adecuarlo
a
nuestras necesidades. Recomiendo usar Windows Media 6.4 para las
reproducciones
por consumir MUY pocos recursos y por que hace desaparecer el
ratón
a los pocos segundos de dejar de moverlo a pantalla completa. Windows
XP
no lo muestra por defecto, pero lo puedes encontrar aquí.
C:\Archivos
de programa\Windows Media Player\mplayer2.exe
- Si capturamos enviando la SALIDA del vídeo/cámara a
la
ENTRADA de la capturadora hemos de asegurarnos de que le estamos
indicando
al programa de captura que "vea" y "escuche" en el lugar correcto. En
el
caso de una sintonizadora habrá que decirle al programa de
captura
si el vídeo le viene por la conexión SVHS, RCA o RF (SVHS
o
RCA para otras capturadoras) y en cuanto al sonido hemos de comprobar
dos
cosas:
1. Que en el caso de tener activas más de una tarjeta de sonido
le
hemos indicado a Windows que use para grabar la tarjeta a la que hemos
conectado
el cable de audio.Pincha con el DERECHO en el icono del altavoz junto
al
reloj de windows y luego pincha en "Ajustar las propiedades del audio"
En
el apartado "Audio" se define qué tarjeta se usa para reproducir
y
cuál para grabar.
2. Que en el panel de control de volúmen está
seleccionada,
y no silenciada, la entrada que queremos grabar.A la hora de escuchar,
se
pueden oir simultáneamente diversas fuentes de audio como
entrada
en línea, micro, sonidos del sistema, etc. Sin embargo a la hora
de
grabar hemos de elegir UN ÚNICO disposivo. Hemos de comprobar
A. Que la entrada de audio usada NO está
silenciada
-> Pincha dos veces sobre el icono del altavoz y comprueba que la
entrada
de línea, por ejemplo si es que capturas el audio por
ahí,
aparece y además NO está silenciada. Si no aparece, ve a
"Opciones
-> Propiedades" y marca la casilla correspondiente NOTA:
Asegúrate
que en "Dispositivo mezclador" está seleccionada la tarjeta
correcta
en caso de tener más de una.
B. Que la entrada de audio elegida (entrada de
línea,
por ejemplo) está seleccionada como entrada de grabación.
Ve
a Opciones -> Propiedades -> grabación"
